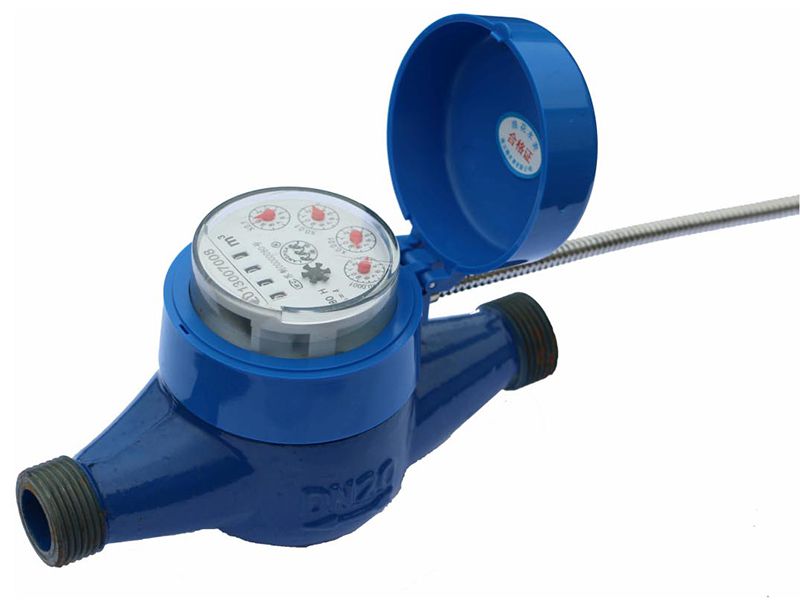

عداد مياه القراءة الكهروضوئية المباشرة بواجهة M-BUS

Photoelectric Water Meter
عداد مياه القراءة عن بعد السلكي الذكي
فهم عدادات مياه القراءة الكهروضوئية المباشرة بواجهة M-BUS

يعد عداد المياه ذو القراءة المباشرة الكهروضوئية أداة ذكية قادرة على قياس الكمية الإجمالية لتدفق المياه أحادي الاتجاه في خطوط أنابيب المياه الباردة الصالحة للشرب على مسافات طويلة. ما يجعل هذه العدادات متميزة هو التفنية الكهروضوئية التي تعتمدها، والتي تسمح بقراءة مباشرة عن بعد لاستهلاك المياه. وهذا يعني التقليل من قلق شركات المرافق، حيث لم تعد هناك حاجة إلى إرسال موظفين لقراءة العدادات بشكل دوري.

مميزات عدادات مياه بواجهة M-BUS

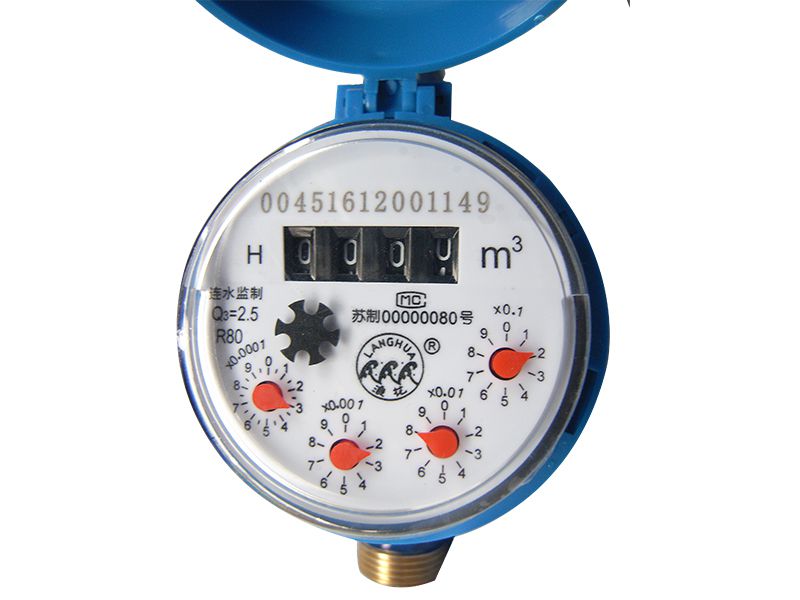

تستخدم عدادات المياه هذه تقنية القراءة المباشرة الكهروضوئية لتمييز موضع مؤشر العداد. هذه التقنية، وهي مزيج من التقنيات الكهروضوئية والإلكترونية الدقيقة، هي شكل من أشكال "التعرف على الموقع"، ومن اللافت للنظر أنه لا يستهلك أي طاقة أثناء وضع الاستعداد ويتم تنشيطه للحظات فقط لقراءة المؤشر. يعد هذا النهج خروج عن عدادات المياه التقليدية ذات خرج النبضة. بفضل التصميم المنفصل، توجد الوحدة الإلكترونية في غرفة منفصلة ومغلقة بالكامل، مما يوفر أداء مقاوم للماء بدرجة IP68 ومقاوم للتداخل الضوئي. لا يؤثر هذا التصميم الفريد على السلامة الهيكلية لجهاز قياس المياه التقليدي أو دقة القياس أو الحساسية. من خلال تقليل أخطاء القراءة، تصبح هذه العدادات مكون أساسي في أنظمة قراءة العدادات الآلية (AMR)، مما يضمن عدم وجود أخطاء في التحويل الكهروميكانيكي.

التطبيقات المتنوعة لعدادات المياه بواجهة M-BUS

عدادات المياه بواجهة M-BUS تستخدم في الغالب في البيئات السكنية والتجارية والصناعية لأنها مناسبة لجمع البيانات من الأجهزة المختلفة والإدارة المركزية للموارد المائية.

المواصفات
نسبة القبول R معدل التدفق الزائد Q4 معدل التدفق الدائم Q3 معدل التدفق الانتقالي Q2 معدل التدفق الأدنى Q1 دقة القراءة أقصى قراءة
Q3/Q1 m³/h m³
80 3.1 2.5 0.050 0.031 0.00005 9,999
100 0.040 0.025
80 5 4 0.080 0.050 0.00005 9,999
100 0.064 0.040
80 7.9 6.3 0.126 0.079 0.00005 9,999
100 0.101 0.063
80 12.5 10 0.200 0.125 0.00005 99,999

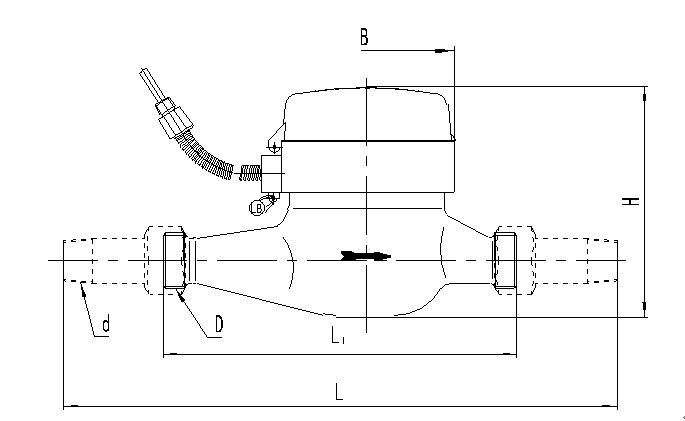

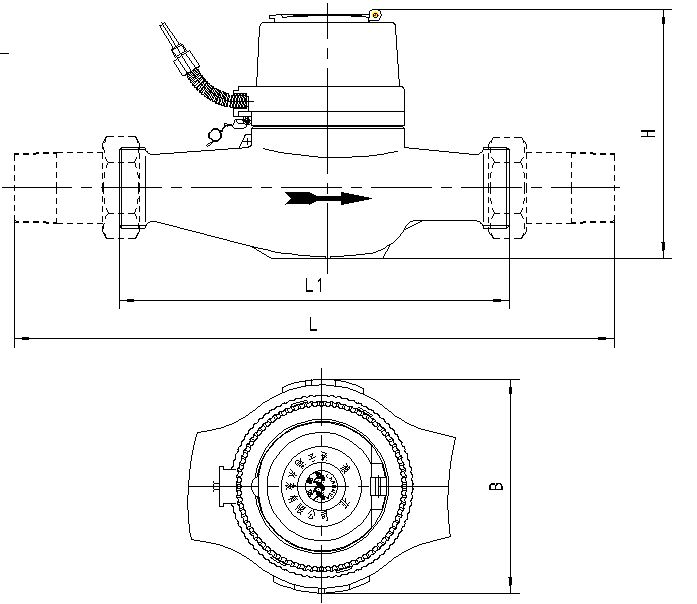

الأبعاد
  • عداد مياه القراءة الكهروضوئية
  • عداد مياه القراءة الكهروضوئية
القطر الاسمي الطول L1 الطول L العرض B الإرتفاع H مسننة (قلاوظ)
mm D d
15 165 259 80 106 G¾B R½
20 195 299 80 106 G1B R3/4
25 225 345 83 108 G1⅓B R1
32 230 354 103 148 G1½B R1⅓
40 200 328 114 154 G2B R1½
الخصائص
  • على عكس عدادات المياه التقليدية بنبضة خرج، فإن عدادات المياه الكهروضوئية تقرأ المؤشر المباشر، مما يلغي الحاجة إلى ضبط الأرقام الأساسية أو الثوابت، مما يضمن توافق القراءات الميكانيكية والإلكترونية بشكل مثالي دون أخطاء تراكمية.
  • يتم تفعيل عدادات المياه الكهروضوئية فقط أثناء قراءة العدادات، مما يقلل بشكل كبير من استهلاك الطاقة.
  • يستخدم الطريقة المباشرة لقراءة موضع المؤشر.
  • كل عداد له عنوان فريد، مما يبسط عملية توصيل الأسلاك والتركيب.
الوظائف
  • قياس التدفق: قادر على قياس تدفق المياه أحادي الاتجاه وغير المتذبذبة.
  • الإدارة المشتركة للعدادات: من خلال بروتوكولات الاتصال RS485مع الكمبيوتر، يسمح العداد بضبط أرقام العدادات وقراءة وكتابة بيانات الاستهلاك الأساسية.
ظروف التشغيل
  • جهد التشغيل: ① DC9-24V (واجهة الاتصال RS485)، ② DC24-42V (واجهة الاتصال M-BUS)؛
  • درجة حرارة المياه: من 0.1 إلى +45 درجة مئوية (ماء بارد)، من 0.1 إلى +90 درجة مئوية (ماء ساخن)؛
  • الرطوبة: من 0 إلى 95% RH؛
  • نمط الاتصال: متوفر واجهة الاتصال RS-485 أو واجهة الاتصال M-Bus؛
  • خرج الاتصال: خيارات 1200/2400/4800/9600bps؛
  • نطاق القياس: لا يزيد عن 300 متر؛
  • استهلاك التيار: أقل من 1 ملي أمبير ساعة في حالة وضع السكون، أقل من 12 ملي أمبير ساعة أثناء قراءة العداد؛
  • بروتوكولات الاتصال: خيارات CJ/T188-2004 / DL/T645-2007 /MODBUS، أو أو أي طرق أخرى حسب طلبك
الأسئلة الشائعة

عداد مياه بواجهة الاتصال M-BUS يمكن دمجها في أنظمة إدارة المباني المختلفة من خلال البوابات أو المحولات. ويتيح هذا التكامل التواصل السلس مع التقنيات الأخرى، مما يسهل الإدارة المركزية عن بعد للموارد المائية. من خلال ربط عدادات واجهة الاتصال M-BUS بأنظمة بناء أوسع، تصبح جزء من شبكة متماسكة تدير وتراقب استخدام المياه بكفاءة ضمن البنية التحتية.

تتكيف التقنية المستخدمة في عدادات مياه بواجهة الاتصال M-Bus باستمرار مع التطورات الجديدة. على سبيل المثال، يعد التكامل مع إنترنت الأشياء (IoT) خطوة مهمة إلى الأمام، مما يعزز قدرة هذه العدادات على التواصل داخل نظام بيئي متصل. وتبشر هذه التطورات بتحسين كفاءة الطاقة وزيادة التشغيل الآلي في إدارة المياه، مما يشير إلى نهج تفكير تقدمي في تكنولوجيا العدادات.
