عداد مياه فولتمان ذو تركيب رأسي

Woltman Helix Water Meter (Vertical Installation)

عداد مياه نوع المؤشر الجاف

استفسار

بالابتعاد عن العدادات التفليدية، فإن عداد مياه فولتمان ذو التركيب الرأسي يقدم منظور جديد لقياس مياه خطوط الأنابيب ذات القطر الكبير. يعرف هذا العداد بمعالجته الديناميكية للتدفق وتأثير الضغط الأدنى. عندما تتدفق المياه عبر هذا العداد، فإنها تدفع الدافعة الحلزونية ذات الشكل الفريد في تدفق محوري، مما يحول سرعة المياه إلى حجم قابل للقياس معروض على العداد.

التطبيقات

من المطبخ إلى الحمام، تعد عدادات مياه فولتمان مناسبة لقياس استهلاك المياه المنزلية.
مسارات تدفق المياه في المؤسسات التجارية والمنشآت الصناعية الصغيرة.
تعتبر عدادات المياه هذه خيار موثوق لقياس استهلاك المياه في المدارس، المستشفيات والمؤسسات العامة الأخرى.

المواصفات

القطر الاسمي	معدل التدفق الزائد Q4	معدل التدفق الدائم Q3	Q3/Q1	Q2/Q1	معدل التدفق الانتقالي Q2		معدل التدفق الأدنى Q1	أقصى قراءة	دقة القراءة
									نوع P	نوع M
mm					m³/h			m³
40 50 65	50	40	160	1.6	0.4	0.25		999,999	0.0005	0.0002
				6.3	1.6
			200	1.6	0.32	0.2
				6.3	1.26
80	78.8	63	160	1.6	0.64	0.4
				6.3	2.5
			200	1.6	0.5	0.32
				6.3	2
100 125	125	100	160	1.6	1	0.63
				6.3	3.97
			200	1.6	0.8	0.5
				6.3	3.2
150	313	250	160	1.6	2.56	1.6
				6.3	10
			200	1.6	2	1.25
				6.3	7.9
200	500	400	160	1.6	4	2.5
				6.3	16
			200	1.6	3.2	2
				6.3	12.6

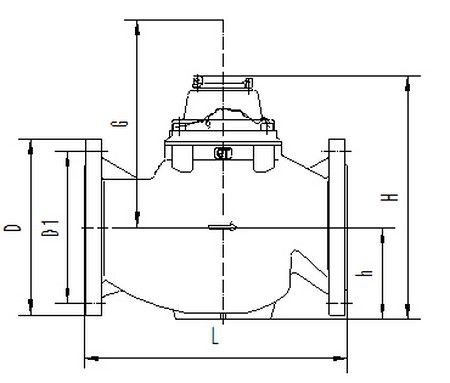

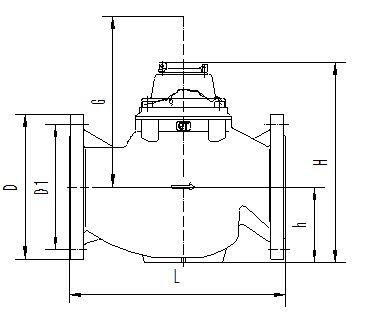

الأبعاد

الموديل	الطول	الإرتفاع			فلنجة الربط GB/T17241.6-1998
	L	H	h	G	القطر الخارجي للفلنجة D	قطر حلقة المسمار D1	مسمار الربط n-M
	mm
40	280	228	85	268	150	110	4-M16
	245	218	75	260	الربط بالقلاوظ G2B
50	280	228	85	268	165	125	4-M16
65	200	235	85	280	185	145	4-M16
80S	225	282	103	344	200	160	8-M16
80	370
100S	250	303	116	350	220	180	8-M16
100	370
125	250	302	118	365	250	210	8-M16
150	500	430	155	565	285	240	8-M20
200	500	505	190	384	340	295	8-M20
							12-M20 (MAP16)

ظروف التشغيل

مناسب للمياه الباردة لا تزيد عن 50 درجة مئوية.
ضغط الماء لا يزيد عن 1 ميجا باسكال أو 1.6 ميجا باسكال.
تصنيف حساسية مجال التدفق للمنبع والمصب: UO DO.

الخصائص

عداد مياه فولتمان ذو التركيب العمودي يقلل من الاحتكاك ويعزز من عمر الاستخدام الافتراضي.
تم تركيب مصفاة من الفولاذ المقاوم للصدأ داخل العداد، مما يوفر تكلفة ومتاعب تركيب مرشحات خارجية.
قادر على التعامل مع مجموعة متنوعة من معدلات التدفق، مما يجعله متعدد الاستخدامات لتطبيقات متعددة.
مجهزة للتكيف مع احتياجات القياس الحديثة مع خيارات نقل البيانات عن بعد.
